一、概述
滑架料倉接收并臨時儲存脫水后的污泥,滑架料倉為成套組合裝置,配備鋼結構架(含檢修平臺、走道和欄桿)、破拱滑架裝置和就地控制箱等安全可靠和運行所必需的附件。
二、工作原理
滑架料倉采用圓筒形或方形平底結構、重力卸料的高架料倉型式。儲存料倉的頂部加蓋密封,設有一個與污泥輸送泵或輸送機出料口連接的接口和除臭系統連接的接口;倉底配有往復式破拱滑架裝置將污泥納入卸料螺旋經閘板閥將污泥排出。
破拱滑架裝置由液壓油缸驅動,液壓系統控制儲存料倉推泥滑架往復運行,滑架裝置通過接近開關控制其往復行程。液壓系統中設有壓力監控,滑架卡死或者壓力達到設定值即發出報警信號。
儲存料倉頂部設有超聲波料位計,以顯示、監控污泥的堆積高度和超高時的報警。整個料倉支撐于鋼結構平臺上,料倉的周邊設有走道和爬梯,便于到達設備的各維修點進行檢修保養。
三、技術規格
(1)污泥存儲料倉
儲存介質:脫水污泥
污泥含固率:~20%

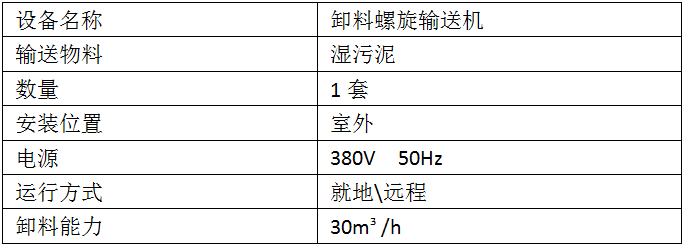

(2) 卸料螺旋輸送機
(3) 卸料閘板閥
閘板閥開口:配套后續工藝設備
驅動方式:液壓驅動
(4) 液壓動力站
功率:7.5kW
電壓:380V/50Hz
液壓動力包核心部件采用國產品牌。
距離1米處測得的單臺設備和電機的噪音值不得超過85dB。
(5) 自動潤滑系統
破拱滑架采用自動潤滑。
(6) 配套控制柜
配套控制柜:室外雙層門柜體,防護等級:IP55,材質:SS304不銹鋼。PLC采用西門子品牌,
主要電氣元件采用施耐德品牌,柜內安裝電纜采用國標電纜。
四、結構與材料
(1)鋼結構架、平臺、走道和欄桿
鋼結構的設計和制造執行GBJ17、GBJ205標準的規定。整個鋼結構件及基礎能承受設備荷載、活載和風力引起的全部荷載及力矩。
整個鋼結構架的局部沉降或總沉降,或其他任何構件的位移、變形均不得超過規范所允許的限度,對所有連接處的漲縮采取安全的措施。鋼結構架具有固定的支座,并采用焊接形式與基礎預埋鋼板連接。
鋼結構架上所有平臺、爬梯和走道位使用敞開式格柵板。所有平臺、爬梯和走道的兩側設欄桿,欄桿髙度不小于1200mm,欄桿立柱直徑不小于40mm,并保證安全和牢固。欄桿的下部應設踢腳板,板的高度不小于100mm。
料倉設爬梯,梯間距的距離不大于250mm。鋼結構架采用普通碳素鋼制造。
⑵料倉

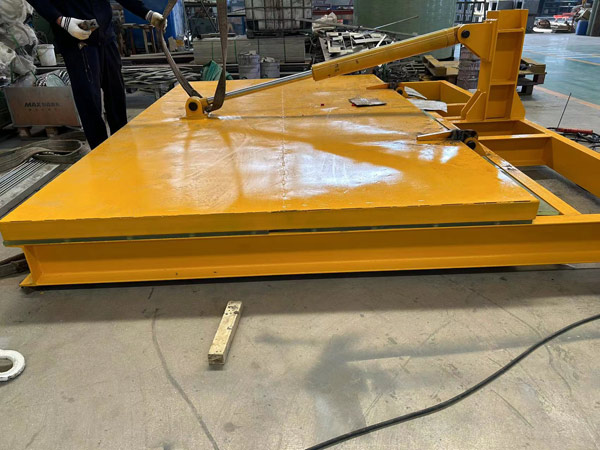

料倉的型式采用鋼制圓筒形或方形平底結構,儲存的污泥僅靠重力自動下落。保證濕污泥在任何下落或卸料過程中(連續或間接卸料〉,不產生“架橋”的現象造成卸料的失效。設在倉底內的破拱滑架裝置,具有足夠的推力和強度,以往復運動的方式強制性地將污泥導入卸料系統排出。
整個焊接和切割方法執行GB 50205鋼結構設計規范的規定。焊縫為V形坡口、雙面成形,焊縫強度不得低于本體強度。
(3)驅動單元
液壓缸采用無縫鋼管制造,具有足夠的強度和剛度,足以承受液壓力、負載力和意外的沖擊力,并保證液壓缸的密封性、運動平穩性和耐用性。所有緊固件采用高強度結構鋼制造。
(4)超聲波料位計
超聲波料位計指示倉內料位,如果倉接近滿位或者低位,均會報警、停機。
五、防腐與涂裝
料倉鋼結構的防腐處理,除不銹鋼外,倉體內部的表面噴砂處理為Sa2.5,涂環氧防銹底漆60 μm,環氧防銹面漆二道240 μm,總干膜厚度300 μ m。料倉外表的表面噴砂處理為Sa2.5,涂環氧防銹底漆60 μ m,面漆二道120 μm,總干膜厚度180 μm。
所有格柵走道板表面采用熱浸鋅防護,熱浸鋅符合BS729、BS2989的規定,鋅層厚度應≥80mn,或平均鍍層的重量不低于900 g/㎡。
六、液壓管路系統
液壓管路系統的設計制造符合ISO4413標準。
額定液壓不大于 25Mpa。
液壓裝置的油泵、油箱、油過濾器、各類控制閥、各類指示儀表和配電系統為一成套裝置,并具備可靠的過載保護回路,在任何工況條件下均能安全可靠運行,不會使液壓裝置受到破壞。所有液壓元件不得泄露,動密封處的密封件使用壽命大于8000小時。
液壓臂,管道接頭均為螺紋連接管道.內壁應清潔光滑。
管路可沿鋼架和平臺背面敷設,支架間距不大于1000mm。
液壓油具有較好的抗磨特性及合適粘度,油料污染等級不大于IS04406的19 /16號。
七、要設備材質
a. 污泥料倉
筒體:Q235防腐處理
鋼結構平臺、走道、圍欄和爬梯(樓梯):Q235防腐處理
b.滑架鋼結構
滑架:Q345B防腐處理
c.卸料閘板閥
閥板:不銹鋼304
閥體:Q235B
d.螺旋體:Q345B
e.連接螺栓:高強度碳鋼
八、控制系統
料倉控制系統包含PLC控制柜、現場按鈕箱、各柜/箱之間及其與設備之間的內部連接電纜/線管等,提供一路AC380V三相五線制電源電纜給料倉控制系統。
料倉控制系統負責料倉系統所有設備的配電和控制,具有完鑄的電氣保護和故障自診斷功能,系統具備手動/自動控制模式,能實現PLC控制柜自動控制和現場按鈕箱手動控制功能。操作界面操作簡便、人性化,能實時監控料倉系統所有設備運行。
根據工藝流程,料倉控制系統還應與脫水系統、污泥輸送系統有必要的電氣聯動。 PLC控制柜須預留與上級控制系統連接用的通訊接口,系統設備運行狀態信號及料位等儀表數據能以開放的標準工業數據接口的形式實現與上級控制系統的通訊。
九、檢驗
所有設備在出廠前需進行組裝、空載實驗及試運行,并提供制造廠檢驗合格證書。
1)參考標準
GB50231-1998機械設備安裝工程施工及驗收通用規范
GB50221-1995鋼結構工程質量檢驗評定標準
GB50205-1995鋼結構工程施工及驗收規范
SZ-06-99污水工程機械設備安裝工程質疑檢驗評定標準
制造廠安裝檢驗規范,及相應國際標準。
