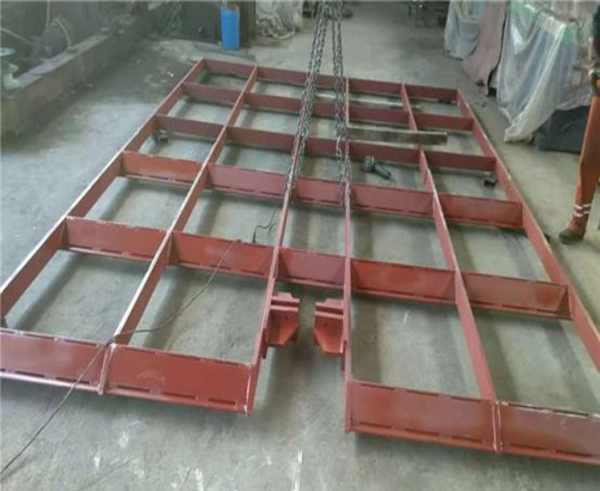

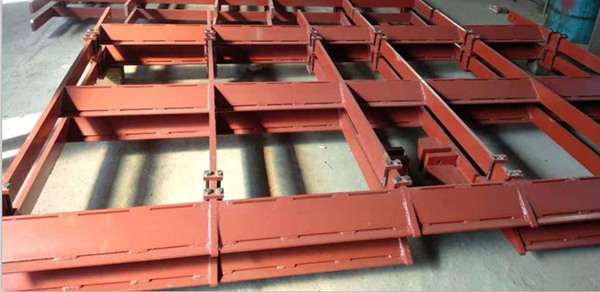

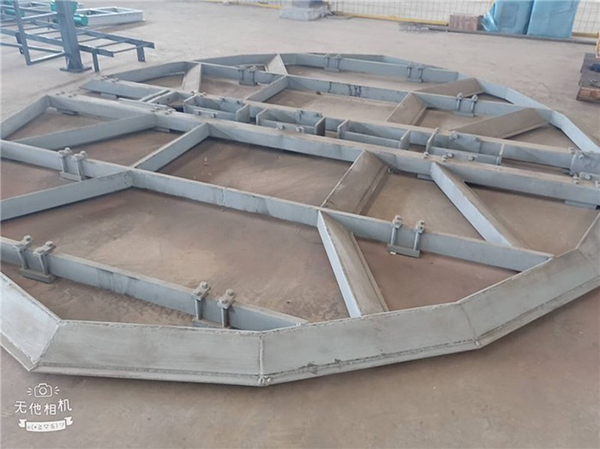

滑架系統主要是針對容易結團、架橋和物料黏壁而專門研制開發的高新技術產品,系統主要包括:液壓系統、電氣控制系統和滑架本體、滑靴等。
主要技術性能:楔型結構設計能夠起到鏟除黏壁物料和破拱作用,能夠?qū)崿F(xiàn)進入物料料斗的物料先入的先排除的效果。
1)滑架為有限元分析法設計,滑架再運行中可以實現間斷的循環往復運動,即達到了破拱效果又降低了能耗和使用壽命。
2)滑架基本結構為楔形結構,下部加裝軌道,使阻力減小和推動物料流動。
3)滑架采用液壓驅動,液壓油缸安裝在倉的外部,便于檢修。
4)油缸和破拱滑架采用連桿連接,采用柔性引導元件連接,連桿處的密封采用特殊的4道密封,動密封處的密封使用壽命大于4000h。連接桿與滑架的連接位置在滑架中央,使油缸對滑架的推拉力是均勻的,軸向受力小。
5)液壓滑架活塞桿的材料選擇除滿足強度和剛度要求外,還應耐磨損耐腐蝕,在較大工作負荷條件下,活塞桿的抗拉、抗彎強度的安全系數不小于5。
6)液壓滑架系統應采用耐磨耐腐蝕材料,采用錳鋼制成,保證液壓滑架系統能適應本工程特性,并在此條件實現長期穩定運行。
7)滑架直線往復運動換向,采用非接觸的接近開關控制,比機械接觸式的行程開關更安全可靠,同時滑架液壓站有壓力保護。
8)液壓滑架材質采用16Mn,具有高耐磨性,抗沖擊性強,使用壽命長的特性,充分滿足了工業生產的要求。
9)液壓滑架密封單元采用電動油脂泵進行強制自動潤滑,延長密封件的使用壽命。
