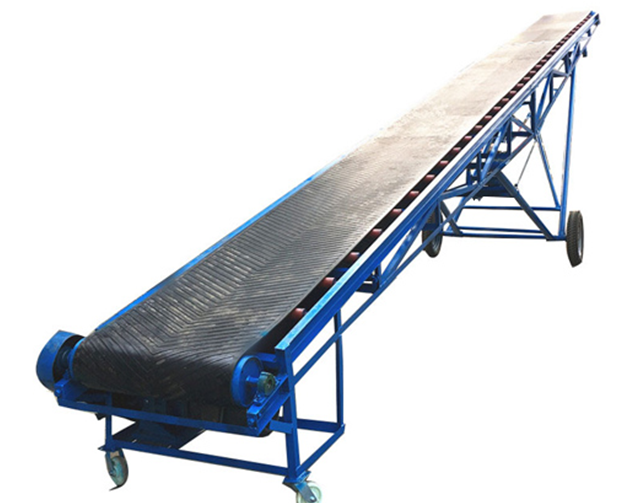

TD75型帶式輸送機是一般用途的帶式輸送機,用于冶金、煤炭、水電等部門。輸送堆積比重為0.5-2.5t/m2的各種塊狀、粒狀等散狀物料,也可用來輸送成件物品。
(2) TD75型帶式輸送機的帶寬有六種:500、650、800、1000、1200、和1400mm。
(3) TD75型帶式輸送機所選用的輸送帶有普通橡膠帶和塑料帶兩種,使用工作環境溫度在-15℃-40℃之間,輸送具有酸性、堿性、油類物質和有機溶劑等成分的物料時,需采用耐油、耐酸堿的橡膠帶或塑料帶。
(4) 可用于水平或傾斜輸送,傾斜向上輸送時,不同物料所允許的傾角β見表1。傾斜向下輸送時,允許傾角為表1所列的80%,若需要采用大于表1的傾角輸送時,可選用花紋帶式輸送機,下運行輸送機可選用本系列部件,具體設計另行考慮。
表1
物料名稱 | β | 物料名稱 | β |
塊煤 | 18° | 濕精礦(含水10%) | 20°-22° |
原煤 | 20° | 干精礦 | 18° |
粉煤水洗后產品① | 21° | 篩分后的石灰石 | 12° |
篩分后的焦炭 | 17° | 干砂 | 15° |
0-25毫米焦炭 | 18° | 混有礫石的砂 | 18°-20° |
0-3毫米焦炭 | 20° | 采石場的砂 | 20° |
0-350毫米礦石② | 16° | 濕砂 | 23° |
0-120毫米礦石 | 18° | 鹽 | 20° |
0-60毫米礦石 | 20° | 型砂 | 24° |
40-80毫米油母頁巖 | 18° | 廢砂 | 20° |
20-40毫米油母頁巖 | 20° | 為篩分的石塊 | 18° |
0-200毫米油母頁巖 | 22° | 水泥 | 20° |
干松泥土 | 20° | 塊狀干粘土 | 15°-18° |
濕土 | 20°-23° | 粉狀干粘土 | 22° |
①包括精煤、中煤或尾煤。
②包括黑包金屬、有色金屬巖石、石灰石等礦石。
帶式輸送機的布置形式:

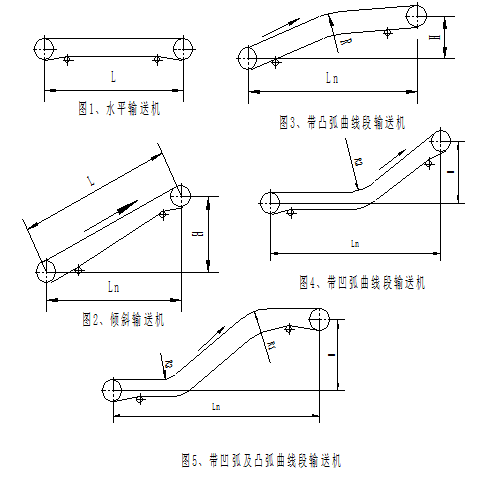

(1) 帶式輸送機的基本布置形式有如圖1-5所示的五種。
(2) 在曲線段內,不允許設給料和卸料裝置。
(3) 給料點設在水平段內,也可設在傾斜段,生產實踐表明,傾角大時,給料點設在傾斜段內容易掉料,因此在設計大傾角輸送機時,推薦將給料區段盡量設計成水平,或?qū)⒃搮^(qū)段的傾角適當減小。
(4) 各種卸料裝置一般易設于水平段。
設備特點:
(1) 膠帶:托輥采用無縫鋼管,經過磷化除銹后,利用專用工裝及氬弧焊機,將焊接軸座焊在無縫鋼管上,然后裝上尼龍密封墊圈;二道密封為單側密封軸承;三道密封采用迷宮式密封圈;四道密封為鐵碗密封;然后加鐵圈密封,總計五道密封

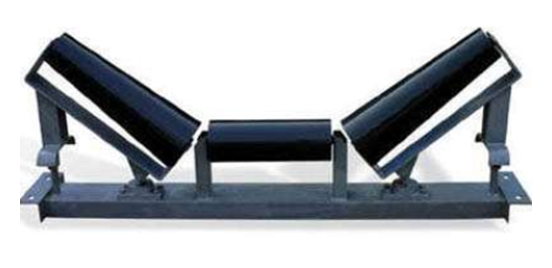

①上部除了采用槽形調心托輥以外,還可以采用可逆調心托輥或采用前傾式槽形托輥。下部托輥除采用平行下調心托輥外,還可以采用可逆調心下托輥。
②當膠帶機很長時,為了解決防跑偏可以按用戶要求加拉繩開關及防跑偏開關等。
③為了延長膠帶的使用壽命,在卸料器處,可以采用槽形過渡托輥。
④根據用戶要求驅動裝置可以采用電動滾筒,也可以采用軸裝減速器或其它型式的減速器。
