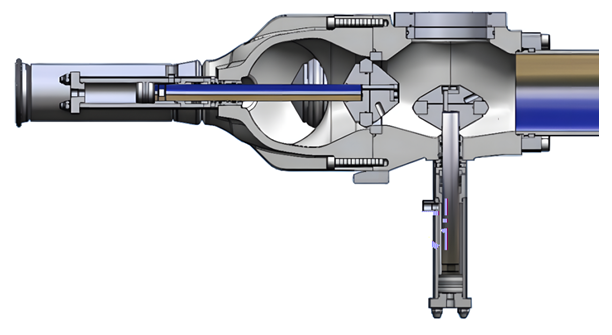

閥體內部結構:
產品概述:
錐閥泵主要由執行部分、液壓動力部分和控制部分、潤滑部分、冷卻部分等組成,
通過四個單向錐閥同步實現開關,使得施加于物料上的壓力基本保持恒定,整個過程完全由液壓實現。正是因?yàn)橥綄?shí)現開關,輸送出物料后出口閥立刻關閉,保證了物料不會反沖回泵體內,避免了對設備造成的損傷。故工作噪音小、易損件少、維護費低。
ZanBz系列膏體泵以錐形閥作為分配閥,料缸直徑大,便于含水量低的濃稠物料吸入,能夠形成比較高的出口壓力,滿足超長距離超高高度的輸送要求
主要特點:
?料缸直徑大,便于含水量低的濃稠物料吸入。
?輸送管道內的高壓物料回流,泵送效率明顯提高,且密封效果好,容易建立更高的泵送壓力。
?進出口錐堵和錐擋采用特殊材料制造,耐磨損,密封效果好,壓力損失小,換向沖擊小。
?液壓系統關鍵部件采用德國原廠力士樂液壓件,主泵系統為開式液壓系統,具有壓力沖擊小,管路壓力損失小,油溫低,節能,出料穩定等性能。
?流線形設計的壓氣閥室,具有密封性能好,物料流動性好。
技術參數:
規格型號 | 輸送量/m3/h(可調節) | 大輸送距離/m | 大輸送高度/m | 大壓力/MPA | 料缸直徑/mm |
ZanBz5 | 0-5 | 1000 | 60 | 20 | 160 |
ZanBz10 | 0-10 | 1000 | 60 | 20 | 160 |
ZanBz 20 | 0-20 | 1000 | 60 | 20 | 200 |
ZanBz30 | 0-30 | 1000 | 60 | 20 | 250 |
ZanBz40 | 0-40 | 1000 | 60 | 20 | 250 |
ZanBz60 | 0-60 | 1200 | 80 | 20 | 250 |
ZanBz80 | 0-80 | 1200 | 80 | 20 | 250 |
ZanBz100 | 0-100 | 1200 | 100 | 20 | 300 |
注:以上均可根據客戶物料要求、現場條件制定合理地解決方案。
